Giải pháp hệ thống giám sát bồn Tank Gauging

Để đáp ứng nhu cầu quản lý kho cảng, ngày nay các công ty cần một hệ thống giám sát bồn bể toàn diện.Endress+Hauser là công ty có hệ thống giải pháp giám sát bồn bể Tank gauging toàn diện nhất hiện nay trên thế giới và phù hợp nhất đối với từng yêu cầu sử dụng do có cấu trúc dạng module.

Hệ thống bao gồm các thiết bị trường (field devices) lắp đặt trên bồn cho đến hệ thống thu thập dữ liệu tính toán trong phòng điều khiển

Hệ thống quản lý bồn bể với công nghệ Web Server Tankvision

Đối với các bồn xăng dầu, thiết bị đo mức dạng radar Micropilot S FMR5xx hoặc thiết bị đo mức dạng servo Proservo NMS5 được dùng để đo mức với độ chính xác tốt hơn ±1mm. Thiết bị đo nhiệt độ đa điểm Prothermo NMT53x có thể tích hợp lên đến 16 điểm đo và cảm biến đo mực nước đáy bồn cho phép đo chính xác nhiệt độ trung bình của môi chất trong bồn. Các dữ liệu đo sẽ được truyền về phòng điều khiển thông qua bus trường (fieldbus) thông dụng như Modbus RTU với sự hỗ trợ của các bộ hiển thị đặt tại chân bồn Tank side monitor NRF5xx. Hệ thống tankvision trong phòng điều khiển sẽ thu thập dữ liệu và tính toán dựa trên các công thức và bảng tra đã được kiểm định phù hợp với các tiêu chuẩn trên thế giới như API, ASTM.

Hệ thống bao gồm đầy đủ các tính năng của một hệ thống giám sát bồn bể như : giám sát, cảnh báo (alarm), xuất báo cáo, vẽ đồ thị (real time trend, historical trend), lưu trữ số liệu.

Hệ thống cho phép giám sát thông qua giao diện web do đó có thể truy cập hệ thống từ bất cứ nơi đâu trên thế giới (có bảo mật và cho phép 10 user cùng truy cập vào hệ thống cùng lúc).

Hệ thống có thể mở rộng lên đến 90 bồn với kết nối theo dạng Module

Hệ thống có thể giao tiếp với hệ thống điều khiển thông qua giao thức Modbus RTU hoặc Modbus TCP / IP

Một số hình ảnh dự án đã được lắp đặt

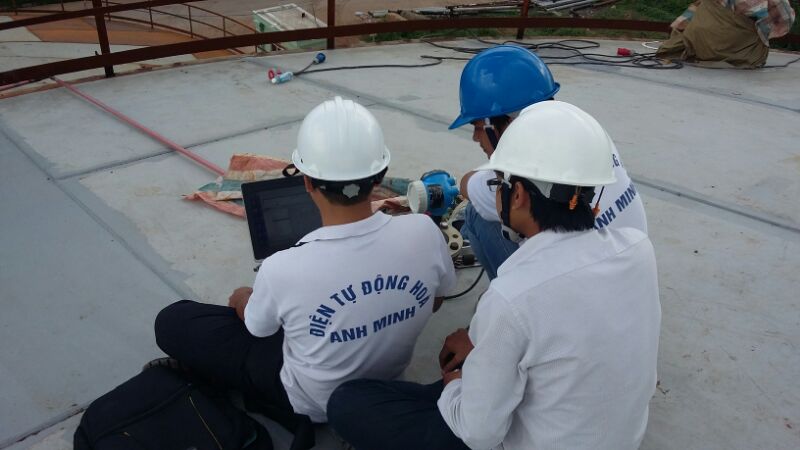

Thiết bị đo mức bồn NaOH  được lắp đặt tại Việt Nam

Thiết bị đo mức và thiết bị đo nhiệt độ dạng đa điểm cùng lắp đặt trên một nozzle có ống giãn nở

Hệ thống tankvision trong phòng điều khiển

Một số giao diện của hệ thống:
