Bộ điều khiển lập trình (PLC) Mitsubishi dòng Q-CPU Universal

Mã sản phẩm : 1464317164

0đ
Số lượng:

    Đặc điểm chung
    - PC điều khiển trên một hệ thống duy nhất (phiên bản B hoặc mới hơn
    - Tương thích với công cụ cấu hình tiện ích các chức năng thông minh của dòng Q
    - Cung cấp đầy đủ mạng dòng Q và các tính năng truyền thông, bao gồm CC-Link IE 100Mbit Ethernet, MELSECNET/H
    - Tích hợp PSU, CPU và thiết bị cơ sở có sẵn để xây dựng hệ thống đơn giản với Q00UJCPU/Q00JCPUs
    - Tích hợp giao tiếp nối tiếp qua cổng CPU (sử dụng giao thức MELSEC Communication (MC))
    - Chức năng bảo mậtBộ nhớ flash cho các chương trình và thông số
    - Hỗ trợ khối chức năng, lập trình PID và SFC (Phiên bản B hoặc mới hơn)

    Thông số kỹ thuật


    Nguồn cấp

    		 110VAC, 220VAC, 440VAC

    Số lượng ngõ vào,ra

    		 8192 points

    Ngõ vào

    		 Tùy chọn mô đun

    Ngõ ra

    		 Tùy chọn mô đun

    Dung lượng chương trình

    		 1000 k Steps

    Bộ nhớ số liệu

    		 4000 KB


    PLC MITSUBISHI DÒNG Q CPU SEQUENCE ( Q SEQUENCE CPU MITSUBISHI )

    Tính năng chính:

    • BỘ ĐIỀU KHIỂN LẬP TRÌNH PLC DÒNG CPU SEQUENCE hỗ trợ nhiều CPU, sử dụng lên đến ba CPU để kết hợp với sequence, process, motion & PC điều khiển trên một hệ thống duy nhất (phiên bản B hoặc mới hơn)
    • Tương thích với công cụ cấu hình tiện ích các chức năng thông minh của dòng Q
    • Cung cấp đầy đủ mạng dòng Q và các tính năng truyền thông, bao gồm CC-Link IE 100Mbit Ethernet, MELSECNET/H
    • Tích hợp PSU, CPU và thiết bị cơ sở có sẵn để xây dựng hệ thống đơn giản với Q00UJCPU/Q00JCPUs
    • Tích hợp giao tiếp nối tiếp qua cổng CPU (sử dụng giao thức MELSEC Communication (MC))
    • Chức năng bảo mật
    • Bộ nhớ flash cho các chương trình và thông số
    • Hỗ trợ khối chức năng, lập trình PID và SFC (Phiên bản B hoặc mới hơn)

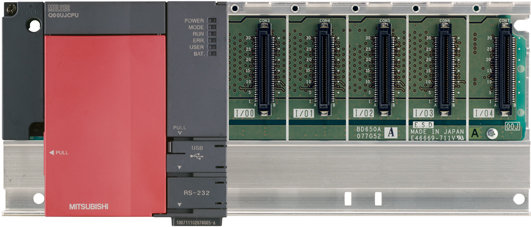

    Tích hợp Q/QnU Sequence CPUs cơ bản

    Model Number

    Q00UJCPU

    Q00UJCPU-S8

    Stocked Item

    S

    S

    Certification

    UL • cUL • CE

    UL • cUL • CE

    Hardware Format

    Combined QnU CPU, PSU and 5-Slot Base Unit

    Combined QnU CPU, PSU and 8-Slot Base Unit

    Processing Speed (Sequence Instruct)

    LD X0

    120ns

    MOV (MOV D0 D1)

    240ns

    Program Capacity (*1)

    10k steps

    Memory Capacity

    Program Memory (Drive 0)

    40 kbytes

    Standard RAM (Drive 3)

    0

    Standard ROM (Drive 4)

    256 kbytes

    Max. Number of Files Stored

    Program Memory

    32

    Standard ROM

    128

    Memory Card Interface

    No

    Max. I/O Device Points

    8192 points (X/Y0 to 1FFF)

    Max. Physical I/O Points

    256 points (X/Y0 to FF)

    Number of Device Points

    Set in PLC parameters

    File Registers

    Not available

    Permissible Instantaneous Power Failure Time

    20ms

    Communication Ports

    USB (Mini-B) RS-232

    5VDC Internal Current Consumption (A)

    0.37

    Weight (kg)

    0.70

    Base Unit Slots Occupied

    CPU integrated into base unit

    Chú ý:  Kích thước chương trình thực tế tối đa là công suất chương trình 34 bước.

    Mã hàng: Q00UJCPU,Q00UJCPU-S8

    QnU Sequence CPUs  cơ bản

    Model Number

    Q00UCPU

    Q01UCPU

    Q02UCPU

    Stocked Item

    S

    S

    S

    Certification

    UL • cUL • CE

    Hardware Format

    CPU only

    Processing Speed (Sequence Instruct)

    LD X0

    80ns

    60ns

    40ns

    MOV (MOV D0 D1)

    160ns

    120ns

    80ns

    Program Capacity (*1)

    10k steps

    15k steps

    20k steps

    Memory Capacity

    Program Memory (Drive 0)

    40 kbyte

    60 kbyte

    80 kbyte

    Standard RAM (Drive 3)

    128 kbyte

    Standard ROM (Drive 4)

    512 kbyte

    512 kbyte

    512 kbyte

    Max. Number of Files Stored

    Program Memory

    32

    32

    32

    Standard ROM

    256

    256

    256

    Memory Card Interface

    No

    Yes

    Max. I/O Device Points

    8192 points (X/Y0 to 1FFF)

    8192 points (X/Y0 to 1FFF)

    Max. Physical I/O Points

    1024 points (X/Y0 to 3FF) (*2)

    2048 points (X/Y0 to 7FF) (*2)

    Number of Device Points

    Set in PLC parameters

    File Registers

    Available

    Communication Ports

    USB (Mini-B) RS-232

    USB (Mini-B) RS-232

    5VDC Internal Current Consumption (A)

    0.33

    0.33

    0.23

    Weight (kg)

    0.15

    0.15

    0.20

    Base Unit Slots Occupied

    1

    1

    1

    Chú ý:

    • Kích thước chương trình thực tế tối đa là (công suất chương trình 34 bước).
    • Số lượng I / O trên mạch điện /mở rộng dựa vào điều khiển trực tiếp bởi module CPU

    Mã hàng: Q00UCPU, Q01UCPU, Q02UCPU

    CPU Sequence hiệu suất cao của dòng Q MELSEC

    Model Number

    Q02HCPU

    Q06HCPU

    Q12HCPU

    Q25HCPU

    Stocked Item

    S

    S

    S

    -

    Certification

    UL • cUL • CE

    UL • cUL • CE

    UL • cUL • CE

    UL • cUL • CE

    Processing Speed (Sequence Instruc.)

    LD (LD X10)

    34ns

    MOV (MOV D0 D1)

    102ns

    Program Capacity

    Program Memory (Drive 0)

    28k steps

    60k steps

    124k steps

    252k steps

    Memory Capacity

    Program Memory (Drive 0)

    112 kbytes

    240 kbytes

    496 kbytes

    1008 kbytes

    Standard RAM (Drive 3)

    128 kbyte

    128 kbyte

    256 kbyte

    256 kbyte
